Arduino兼容之Stm32單片機四翼飛行器設計
發布時間：2014-09-04 11:02
第一章緒論
1.1選題背景
多旋翼飛行器最早出現于百年前的歐洲，由于其控制算法的復雜性，超過了當時的科技水平，早期的多旋翼飛行器因性能較差和體積龐大而無法實用化，僅僅停留于科研階段⑴。近年來由于新材料（碳纖維等)、新型微機電（MEMS)傳感器、微型慣性導航控制器（MIMU)以及計算機自動控制算法的不斷發展和進步，以四旋翼飛行器為代表的多旋翼飛行器得以在控制技術上取得巨大飛躍，開始迅速實用化產業化。并呈現小型化微型化的趨勢，逐步在許多行業薪露頭角，進入了人們的生活中。四軸飛行器作為一種有代表性的多旋翼飛行器[3]，具有體積小，重量輕，結構簡單、性能可靠、控制靈活、飛行穩定的特點。因?yàn)樗妮S飛行器比起傳統直升機更為穩定和簡便可靠，幾乎不會出現機械結構上的問題，它能夠成為非常好的無人機平臺，以執行一些目前需要小型飛行器來執行的任務，可以進入一些不易進入的環境之中進行勘察和拍攝等任務，如火山、地震、洪水災區等。
1.2國內外研究現狀
國內外目前也致力于新傳感器技術的發展和運用。出現了通用的整合一體的傳感器模塊，以及這些模塊小型化微型化，精度也越來越高，使得多軸飛行器的體積大大縮小。新的材料如碳纖維也運用于機架，使得目前機體重量進一步降低，載重和續航能力進一步提高。
……………
第二章四軸飛行器飛行原理、飛行姿態及濾波算法
2.1四軸飛行器的飛行原理

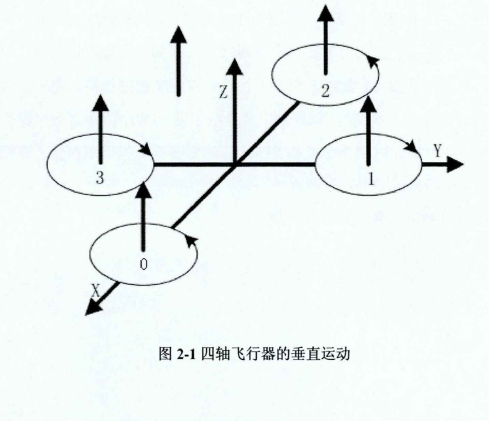

升降運動——在圖2-1中，升降運動實際上就是飛行器在Z軸方向的上下運動。我們假設四軸飛行器處于平穩狀態，此時四個旋翼轉速完全一樣。此時同時使四個旋翼轉速增加，可以讓升力克服機體重量，使得機體垂直向上運動。反之，同時減小四個旋翼的轉速，可使機體垂直下降。當四個旋翼的處于某一個轉速時，升力和機體重力相等，此時飛行器處于平穩懸停的狀態。
2.2四軸飛行器姿態的表示和運算
四軸飛行器的關鍵在于其空間姿態的檢測、控制和保持。要表征飛行器在空間中的姿態，必須建立一個空間的直角坐標系來為其姿態作出參照，這個坐標系稱為地理坐標系。因?yàn)樗妮S活動范圍比較小，因此可以將地面視作是水平的平面。在本課題中，我們采用“東北天”地理坐標系來作為參照系⑴]:Z軸的正方向指向天頂，負方向指向地理地面；X軸的正方向指向地理上的正東，負方向指向地理上的正西；Y軸的正方向指向北面，負方向指向南面。同時四軸飛行器本身作為剛體也存在著一個坐標系，稱為機體坐標系（如下圖所示）。四軸飛行器處于平衡狀態下，飛行器本身的坐標系和地理坐標系重合，機體坐標系的Z軸與地理坐標系的Z軸重合。四個電機及中心控制部分都分布在XY平面上。根據剛體的歐拉旋轉定理，四軸飛行器的在空間里飛行姿態可用歐拉角來表示。歐拉角就是地理坐標系與機體坐標系的旋轉關系。坐標系統如圖2-7所示：
飛行器的姿態，是指在飛行器的正方向的上，用三個姿態角即通常所說的歐拉角表示，包括偏航角、俯仰角和滾轉角,如圖2-8。飛行姿態是一個旋轉變換，表示機體坐標系與地理坐標系的旋轉轉換關系，我們定義飛行姿態為機體坐標系向地理坐標系的轉換。旋轉變換有多種表達和轉換的方式，包括方向余弦、歐拉角、四元數法等。飛行器的姿態是旋轉上的某種變換。由歐拉旋轉定理可知，一種姿態經過相互串聯的一系列旋轉可以變?yōu)榱硪粋�(gè)姿態。如果我們用矩陣表示旋轉，旋轉的串聯就由矩陣乘法來實現。
………
第三章四軸飛行器的軟硬件系統架構........... 31
3.1 硬件結構框圖........... 31
3.2 硬件電路設計 ..........32
第四章飛行姿態控制算法實現 ..........45
4. 1 軟件初始化過程 ............45
第五章總結與展望...... 65
第四章飛行姿態控制算法實現
4.1軟件初始化過程
1、CPU的初始化CPU的初始化主要進行MCU本身的設置和操作，設定MCU的一些功能處于正確的狀態或工作模式，主要完成如下幾點：(1)關閉全局中斷在STM32 maple mini上電后，因?yàn)槟J(rèn)全局中斷是幵啟的，可能會影響后續初始化，所以在程序的最開頭先要先將全局中斷關閉，必要時再打開。(2)波特率設為115200,啟動串口 1因?yàn)槭褂昧怂{(lán)牙串口模塊，藍牙模塊BC04的串口 RX、TX端分別和系統板的串口 TX、RX (D26D25)端連接。所以，將串口通信波特率設置在115200，以方便和藍牙模塊進行通信，實現數據回傳上位機以及遙控功能。(3)初始化IIC總線。IIC總線是溝通MCU和各個傳感器模塊的主要數據通道。根據STM32 maplemini的數據手冊，該系統板上2對IIC總線接口 SCL、SDA兩線分別為1腳和0腳，還有15腳和16腳。我們選擇15腳和16腳作為IIC總線的接口。(4)初始化PWM輸出狀態我們利用Maple系統板輸出PWM波，用來控制四個電機的轉速。在arduino標準中，PWM頻率固定在490Hz，但在Maple中，PWM頻率是可調的，默認頻率為550Hz。如連接圖所示，我們?cè)O(shè)置D3、D4、D5、D8為輸出PWM信號的四個引腳分別輸出到四路PWM控制信號信號電機的四個MOS驅動管。
4.2四元數法及其姿態解算的算法實現
在主程序中，通過多次調用四元數子程序，將三軸加速度計和三軸陀螺儀計算得出初步的角度數據。這些角度數據為平面角度，現在我們需要將角度數據轉化成為歐拉角，以實現姿態的結算。在這里，我們通過四元數法，先對角度數據進行四元數計算，并將四元數轉換計算得到歐拉角。
............
第五章總結與展望
本課題主要的任務是在MCU上完成四軸飛行器飛行姿態控制系統的實現。我們通過對于姿態傳感器測得的加速度和角速度讀取，通過使用四元數法將加速度和角速度運算得出四軸飛行器的姿態角即歐拉角，再通過卡爾曼濾波將得出的歐拉角與原先的角速度進行融合和濾波，以消除干擾和累積誤差，最終得出了正確的飛行器姿態角，并最終成功達到了使四軸飛行器在室內平穩飛行的目的。3、研究了四旋翼飛行器的測試飛行數據的方法和調試方法測試平臺上，我們采用了自制平衡木平臺來對四軸飛行器進行參數測試和調整，主要用以調試飛行器的PID參數。軟件上，我們使用了上位機軟件，和機載藍牙模塊進行通信，以獲取飛行器的事實飛行姿態數據。以方便方便進行分析和計算。本課題探索出了一條四軸飛行器低成本小型化通用化的設計思路，研究并討論了數據濾波融合的兩種種算法，實現了四元數和卡爾曼濾波算法，測定了相關的數據。成功實現了四軸飛行器姿態的自主穩定。為今后多軸飛行器的設計和研究創新提供了思路。由于時間緊迫，并未做到四旋翼飛行器的無需人工遙控的自主飛行控制以及定高定點等功能，這些也是今后努力的方向。
本文編號：8653
1.1選題背景
多旋翼飛行器最早出現于百年前的歐洲，由于其控制算法的復雜性，超過了當時的科技水平，早期的多旋翼飛行器因性能較差和體積龐大而無法實用化，僅僅停留于科研階段⑴。近年來由于新材料（碳纖維等)、新型微機電（MEMS)傳感器、微型慣性導航控制器（MIMU)以及計算機自動控制算法的不斷發展和進步，以四旋翼飛行器為代表的多旋翼飛行器得以在控制技術上取得巨大飛躍，開始迅速實用化產業化。并呈現小型化微型化的趨勢，逐步在許多行業薪露頭角，進入了人們的生活中。四軸飛行器作為一種有代表性的多旋翼飛行器[3]，具有體積小，重量輕，結構簡單、性能可靠、控制靈活、飛行穩定的特點。因?yàn)樗妮S飛行器比起傳統直升機更為穩定和簡便可靠，幾乎不會出現機械結構上的問題，它能夠成為非常好的無人機平臺，以執行一些目前需要小型飛行器來執行的任務，可以進入一些不易進入的環境之中進行勘察和拍攝等任務，如火山、地震、洪水災區等。
1.2國內外研究現狀
國內外目前也致力于新傳感器技術的發展和運用。出現了通用的整合一體的傳感器模塊，以及這些模塊小型化微型化，精度也越來越高，使得多軸飛行器的體積大大縮小。新的材料如碳纖維也運用于機架，使得目前機體重量進一步降低，載重和續航能力進一步提高。
……………
第二章四軸飛行器飛行原理、飛行姿態及濾波算法
2.1四軸飛行器的飛行原理
升降運動——在圖2-1中，升降運動實際上就是飛行器在Z軸方向的上下運動。我們假設四軸飛行器處于平穩狀態，此時四個旋翼轉速完全一樣。此時同時使四個旋翼轉速增加，可以讓升力克服機體重量，使得機體垂直向上運動。反之，同時減小四個旋翼的轉速，可使機體垂直下降。當四個旋翼的處于某一個轉速時，升力和機體重力相等，此時飛行器處于平穩懸停的狀態。
2.2四軸飛行器姿態的表示和運算
四軸飛行器的關鍵在于其空間姿態的檢測、控制和保持。要表征飛行器在空間中的姿態，必須建立一個空間的直角坐標系來為其姿態作出參照，這個坐標系稱為地理坐標系。因?yàn)樗妮S活動范圍比較小，因此可以將地面視作是水平的平面。在本課題中，我們采用“東北天”地理坐標系來作為參照系⑴]:Z軸的正方向指向天頂，負方向指向地理地面；X軸的正方向指向地理上的正東，負方向指向地理上的正西；Y軸的正方向指向北面，負方向指向南面。同時四軸飛行器本身作為剛體也存在著一個坐標系，稱為機體坐標系（如下圖所示）。四軸飛行器處于平衡狀態下，飛行器本身的坐標系和地理坐標系重合，機體坐標系的Z軸與地理坐標系的Z軸重合。四個電機及中心控制部分都分布在XY平面上。根據剛體的歐拉旋轉定理，四軸飛行器的在空間里飛行姿態可用歐拉角來表示。歐拉角就是地理坐標系與機體坐標系的旋轉關系。坐標系統如圖2-7所示：
飛行器的姿態，是指在飛行器的正方向的上，用三個姿態角即通常所說的歐拉角表示，包括偏航角、俯仰角和滾轉角,如圖2-8。飛行姿態是一個旋轉變換，表示機體坐標系與地理坐標系的旋轉轉換關系，我們定義飛行姿態為機體坐標系向地理坐標系的轉換。旋轉變換有多種表達和轉換的方式，包括方向余弦、歐拉角、四元數法等。飛行器的姿態是旋轉上的某種變換。由歐拉旋轉定理可知，一種姿態經過相互串聯的一系列旋轉可以變?yōu)榱硪粋�(gè)姿態。如果我們用矩陣表示旋轉，旋轉的串聯就由矩陣乘法來實現。
………
第三章四軸飛行器的軟硬件系統架構........... 31
3.1 硬件結構框圖........... 31
3.2 硬件電路設計 ..........32
第四章飛行姿態控制算法實現 ..........45
4. 1 軟件初始化過程 ............45
第五章總結與展望...... 65
第四章飛行姿態控制算法實現
4.1軟件初始化過程
1、CPU的初始化CPU的初始化主要進行MCU本身的設置和操作，設定MCU的一些功能處于正確的狀態或工作模式，主要完成如下幾點：(1)關閉全局中斷在STM32 maple mini上電后，因?yàn)槟J(rèn)全局中斷是幵啟的，可能會影響后續初始化，所以在程序的最開頭先要先將全局中斷關閉，必要時再打開。(2)波特率設為115200,啟動串口 1因?yàn)槭褂昧怂{(lán)牙串口模塊，藍牙模塊BC04的串口 RX、TX端分別和系統板的串口 TX、RX (D26D25)端連接。所以，將串口通信波特率設置在115200，以方便和藍牙模塊進行通信，實現數據回傳上位機以及遙控功能。(3)初始化IIC總線。IIC總線是溝通MCU和各個傳感器模塊的主要數據通道。根據STM32 maplemini的數據手冊，該系統板上2對IIC總線接口 SCL、SDA兩線分別為1腳和0腳，還有15腳和16腳。我們選擇15腳和16腳作為IIC總線的接口。(4)初始化PWM輸出狀態我們利用Maple系統板輸出PWM波，用來控制四個電機的轉速。在arduino標準中，PWM頻率固定在490Hz，但在Maple中，PWM頻率是可調的，默認頻率為550Hz。如連接圖所示，我們?cè)O(shè)置D3、D4、D5、D8為輸出PWM信號的四個引腳分別輸出到四路PWM控制信號信號電機的四個MOS驅動管。
4.2四元數法及其姿態解算的算法實現
在主程序中，通過多次調用四元數子程序，將三軸加速度計和三軸陀螺儀計算得出初步的角度數據。這些角度數據為平面角度，現在我們需要將角度數據轉化成為歐拉角，以實現姿態的結算。在這里，我們通過四元數法，先對角度數據進行四元數計算，并將四元數轉換計算得到歐拉角。
............
第五章總結與展望
本課題主要的任務是在MCU上完成四軸飛行器飛行姿態控制系統的實現。我們通過對于姿態傳感器測得的加速度和角速度讀取，通過使用四元數法將加速度和角速度運算得出四軸飛行器的姿態角即歐拉角，再通過卡爾曼濾波將得出的歐拉角與原先的角速度進行融合和濾波，以消除干擾和累積誤差，最終得出了正確的飛行器姿態角，并最終成功達到了使四軸飛行器在室內平穩飛行的目的。3、研究了四旋翼飛行器的測試飛行數據的方法和調試方法測試平臺上，我們采用了自制平衡木平臺來對四軸飛行器進行參數測試和調整，主要用以調試飛行器的PID參數。軟件上，我們使用了上位機軟件，和機載藍牙模塊進行通信，以獲取飛行器的事實飛行姿態數據。以方便方便進行分析和計算。本課題探索出了一條四軸飛行器低成本小型化通用化的設計思路，研究并討論了數據濾波融合的兩種種算法，實現了四元數和卡爾曼濾波算法，測定了相關的數據。成功實現了四軸飛行器姿態的自主穩定。為今后多軸飛行器的設計和研究創新提供了思路。由于時間緊迫，并未做到四旋翼飛行器的無需人工遙控的自主飛行控制以及定高定點等功能，這些也是今后努力的方向。
..........
參考文獻（略）
