【摘要】 延煉區安防監控系統初建于2001年,現已運行整整十年,目前已經老化嚴重,存在嚴重問題,不能滿足要求當前的治安需求。建設適合當前社會治安需要的社會治安監控系統勢在必行。本文通過對延煉生活區新治安防控系統進行了科學合理的設計,并作為工程項目付諸實施。在治安防控系統的設計中,分別對監控系統的前段設備、117個監控點位布設、監控信號的傳輸網絡、顯示系統、控制管理系統進行了全面的設計,并達到了工程設計的要求。在完成工程設計后,組織實施了該項目。在工程管理中通過施工管理、計劃管理、施工項目進度控制確保了該項目建設的順利實施,在較短的工期內完成了項目建設。在項目建設完成的系統運行中,效果良好,在技術的先進性,設備運行的可靠性方面都得到了很大的提升,達到了項目建設的目標。

1緒論

1.1建設背景

延煉區安防監控系統初建于2001年，現已運行整整十年。現有監控系統存在的主要問題有：一、原有監控系統設備老化嚴重，故障頻發，不少設備處于癱瘓狀態，維護費用高，效果差、故障多、能耗高、維護難；二、隨著轄區板塊的快速發展，轄區面積和人口大量增加，監控盲點增多，目前延煉第一生活區、第二生活區、康灣小區及惠家河區域安保監控系統基本空白。三、原有設備性能落后，近年來監控設備和傳輸技術更新進步很快，原有設備性能不能滿足要求。

隨著煉化生產和建設的發展，外來人口和閑雜人員大量增加，各生產生活區的安保壓力增大，盜竊等刑事案件時有發生，僅年以來各生活區發生盜竊案件余起，各類車輛、公共設施被破壞次，因為在監控盲區，給破案工作帶來很大困難。為了加大社會治安防控力度，現需要對交口分局指揮中心及延煉生活區安防監控系統進行全面升級改造。

從公安治安監控的角度來看，煉化區域（包括延煉福利區、二福利區、老煉化、職工醫院、子弟學校、原油罐區、液化氣耀區、石化廠）具有點多面廣，相對分散但各區域面積較小，傳統的安防手段已經明顯不足。此次安防系統建設設計將各區域全部安防監控視頻匯集在交口公安分局指揮中心，由民警進行小時值守。在各區域安防監控建設中做到無縫連接，重要路口裝配治安卡口，車牌抓拍系統，做到全區域、全時段實時監控。該系統的建成，將極大的促進整個煉化區域安防技術防范水平的提升，為轄區的社會治安提供堅實的保障，對違法犯罪分子予以極大的震懾，為煉化區域貴重生產物資的安全提供保障。

1.2文獻綜述

1.2.1安防系統的現狀

社會治安視頻監控系統就是城市監控報警聯網系統，是指以維護社會公共安全為目的，綜合運用安全防范、通信、計算機網絡、系統集成等技術，在城市范圍內構建的具有信息采集、傳輸、控制、顯示、存儲、處理等功能的能夠?qū)崿F(xiàn)不同設備及系統間互聯、互通和互控的綜合網絡系統。利用該系統，可對城市范圍內需要防范和控制的目標實施有效的視頻監控、報警處置，并可為城市應急體系建設提供相應的信息平臺。

視頻監控系統經過十多年的發展，已經得到了很大的普及，但隨著社會發展和技術進步，視頻監控系統的發展和建設還有極大的發展空間。“9.11”事件帶來了安防電子產業的高速發展，以美國為代表的各國政府紛紛加大了對公共安全防護建設的投入，各國政府防護產品釆購規模持續增長。2004-2007年間，全球安防電子產業產值年均增長率達到11.2%；取得較快的發展速度。根據加強社會治安管控的需要，公安部提出里“平安城市”建設的計劃，僅2011年，公安建設的公安建設的各類監控有300多萬個，共享社會資源350多萬個目前還在大力推進監控系統的建設。在上海世博會、廣州亞運會和深圳大運會等重大項目帶動下，在國家萬億政府投資的刺激下，在“平安城市”、“平安醫院”、“平安校園”等重大工程深入開展的推動下，在新興應用市場不斷出現以及傳統行業市場需求繼續增加的拉動下，國內安防電子產品需求仍將不斷擴大，國內安防市場在未來幾年仍將呈現快速增長態勢，中國安防電子產業將獲得充足的發展動力，賽迪顧問也非常看好中國安防電子產業未來三年的發展。

2005年7月倫敦地鐵系列爆炸案發生后，警方隨即通過監控錄像發現了恐怖分子的形跡，僅用天就抓獲了恐怖分子。國內也有不少這方面的成功案例，截至2007年底，廣東省共投入資金90多億元，新建監控攝像頭78.3萬個。開展治安視頻監控系統建設以來，廣東省各地盜竊、“兩搶”等刑事案件發案率大幅下降，特別是廣州市公安機關創造了火車站廣場地區天無刑事案件發生的記錄。監控系統發揮的威懾作用不可估量。實踐證明，通過建設治安視頻監控系統，大大提高了及時發現、控制、打擊犯罪的能力，提高了對各類案件、事件、事故的查證能力，提高了對各類突發事件和大型活動的現場管控能力，提高了交通管理、城市管理的效率近幾年來，在公安部的大力推動下，全國大型城市級的視頻監控系統建設如火如荼，特別是城市監控報警聯網系統的建設尤為典型。

2延煉安防系統設計的原則及技術要求

2.1延煉安防系統項目設計的原則

（1）技術的先進性。監控設備和傳輸技術更新?lián)Q代很快，在項目設計中一定要考慮技術的先進性，安保理念的前瞻性，保證工程的使用設備和技術短時期內不落伍。

（2）系統的可靠性。安防監控系統中的視頻資料等數據是案件偵查的主要線索，也是案件審判的重要證據，在設備選型和系統穩定性的設計中，考慮系統的可靠性，保證監控到位、存儲可靠。在本地大氣條件下平均無故障工作時間（不小于小時。

（3）系統的兼容性和開放性。安保監控前端設備、傳輸設備生產廠家和品牌繁雜，而且不同品牌和廠家之間通信協議，信號轉換碼制不同，導致好多設備互相不能兼容。在建設中要考慮不同設備協議的通用性，接口的標準化，以保證所有設備兼容，升級換代和后續維護的方便性。能與治安監控網絡聯網；其它的社會監控系統能與之聯網。根據技術發展趨勢預留適當?shù)募夹g(shù)水平裕量。

（4）工程造價的經濟性。在設計和產品選型中要綜合考慮設備實用可靠，技術成熟，選取國產知名品牌，在招標采購中釆取競爭性報價，保證項目的經濟性。優化設計，造價合理，具有較高的性能價格比和較低的后期維護費用。

2.2延煉安防系統設計的技術要求

（1）前段設備技術要求

a、在攝像機的選型上，首先是它的穩定性要能夠適應小時全天不間斷工作的需要；

b、為了能夠采集良好的視頻信號本次方案端攝像機全部釆用IP網路攝像機、水平解析度不低于540線、D1畫質，重要道口的攝像機水平解析度不低于600線、720P畫質；

c、為增強夜間的監視效果，攝像機全部選用低照度型號。考慮到現場的實際情況，部分室外監控點應增加夜間照明設施，根據需要加裝感應式白光燈更好的達到夜視效果。

d、監控設備應該采取相適應的防雷措施。

(2)承載網絡技術要求

a、各段線纜、光纜是地埋還是架空，施工時根據現場情況而定，不管哪種情況均要套管，加以保護。

b、各段線纜、光纜在過馬路、上墻時均要用鍍鋅管。

c、光纜敷設應在兩端做適當?shù)念A(yù)留。

d、主干光纜布線圖如下（圖中所有節點到控制中心的光纜都是獨享帶寬，光纜的規格根據節點的使用情況做1:1預留）：線纜要求（國標）

e、單模光纖收發器傳輸距離20公里至120公里，安全：國際CSA

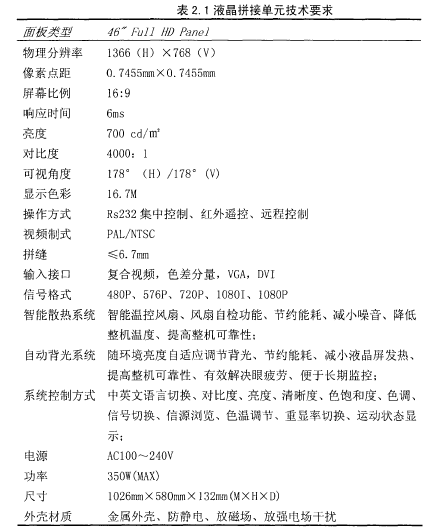

3延煉安防系統設計的主要內容.......9

3.1前端設備選型與監控點位布置......9

3.1.1前端設備選型........9

3.1.2監控點位布置......9

4延煉安防系統建設的施工與管理.......24

4.1施工管理....24

4.2計劃管理.....24

5延煉安防系統建設成效.....30

5.1監控面積擴大.....30

5.2技術升級......30

5延煉安防系統建設成效

5.1監控面積擴大

交口區域原監控系統監控面積小，監控面窄，分布不盡合理。僅在二福利區門口，延煉工會樓頂，一區圍墻等處安裝有治安監控設備，且設備整體落后，多為模擬攝像機，監控效果差，有的設備安裝位置不合理，比如延煉工會樓頂?shù)谋O(jiān)控攝像機由于安裝高度過高，監控鏡頭離主干道路和工會大門過遠（大概有三十米），只能看到工會附近的概貌，由于距離太遠，拍攝的監控畫面在刑事案件的偵查中基本沒有使用價值。延煉二福利區門口的監控設備像素太低，在光照良好的情況的都不足以辨認出入車輛的車牌號。

新的監控系統建設完成后，監控攝像頭由原來的個增加到個，主干道路、所有的進出口、橋梁、停車通道、大門等重要區域監控基本達到了無縫銜接，且所有監控設備技術升級，像素提高，清晰度分辨率得到了很大的提高，極大的方便了刑事案件的偵破和社會治安防控，給犯罪分子以極大的震懾。

5.2技術升級

1）、所有模擬攝像機升級為網絡數字攝像機。模擬攝像機作為上一代監控設備，是建立在以硬盤錄像機及模擬矩陣為核心的系統中的，采用模擬基帶信號對視頻信號進行調制，使用同軸電纜進行傳輸，但是傳輸網絡為星形結構，即一機一線，系統在擴展起來非常不便，且傳輸距離很有限，局限在1000m以內，因此信號傳輸困難是制約模擬監控系統技術最大瓶頸。近些年來，由于計算機網絡的普及，監控系統也利用了最近的計算機技術，從而發展到了網絡數字攝像機。網絡數字攝像機的本質是將傳統模擬攝像機的模擬視頻信號改編為數字網絡信號，由于數字信號具有傳輸距離遠、不失真的特點，所以監控系統中大量采用了數字技術。同時，數字的視頻信號在進行圖像縮和存儲的時候非常方便，因此這也是數字監控技術的最大特點之。目前，監控技術已經開始由模擬向數字進行過渡，相信不久的將來，數字網絡監控系統必定會完全取代模擬監控技術。

結論

通過對延煉生活區社會治安監控系統的設計和實施，全部實現了項目建設的要求，為延煉交口區域的社會治安提供了可靠技術保障。該項目方案設計科學合理，技術先進，在安防領域達到了先進水平。在該安防系統的設計中，特別注意到了技術的先進性和整個系統的可擴展性，考慮到電子監控產品的升級換代，在設計中在設備選型方面盡量選擇當前最先進的設備，比如監控攝像全部采用高清數字網絡攝像機，模擬攝像機全部淘汰；承載網絡采用光纜傳輸，具有高可靠性和高效率性；存儲系統釆用數字磁盤陣列，可靠性提升的同時極大的擴展了數據存儲容量。在項目設計中還充分考慮到了系統的可擴展性，在目前無法施工或者正在建設新區域，全部預留接口，將光纜布設到跟前，在有實際需要的時候，可以快速安裝監控設備，及時將新區域納入該監控系統，另外在存儲空間上也做了大量的預留，按照公安部的要求，治安監控視頻數據的存儲時間要達到天目前系統磁盤陣列可以存儲90天以上，在存儲空間上做了充分的預留。

在系統設計中，對控制管理系統設計在技術方面取得了創新性成果，達到了先進水平。控制管理系統中的數據存儲自動備份設計，特殊情況下的數據自動恢復技術，海量數據的快速識別和讀取系統，通過系統軟件的創新設計，都達到了行業領先水平。

在項目實施的過程中，安排調度合理，管理科學，通過施工管理、計劃管理和工程進度控制，克服了天氣寒冷和冰雪凍土等困難，在一個多月的時間全面完成了項目建設。項目建設完成后在打擊違法犯罪，維護社會治安方面發揮了重要作用。


參考文獻:

• [1] 李林.  基于單片機的野外作業移動庫房安防系統設計[J]. 工礦自動化. 2011(04)
• [2] 石明江,顧亞雄,張禾.  單片機原理與應用課程教學改革與實踐[J]. 計算機教育. 2011(06)
• [3] 翟永前,蔣芳芳.  基于MSP430單片機的智能數字電壓表設計[J]. 化工自動化及儀表. 2011(03)
• [4] 李占芳,黃嘉興.  面向煤炭應用型人才的單片機課程教學改革探索[J]. 價值工程. 2011(07)
• [5] 許超,吳新杰,張丹.  基于Proteus和Keil的單片機課程教學改革[J]. 遼寧大學學報(自然科學版). 2011(01)
• [6] 黃永鑫.  關于監控攝像機在實際應用環境下監視效果分析研究[J]. 科技信息. 2010(23)
• [7] 李秾.  油田地面建設工程項目風險管理方法研究[J]. 中國科技信息. 2009(22)
• [8] 張恩寶.  無線寬帶技術及其行業應用研究[J]. 上海電力. 2009(05)
• [9] 高文昕,陳天野.  視頻監控攝像系統存在的問題及解決方案[J]. 中國防偽報道. 2009(10)
• [10] 李立仁,李少軍,劉忠領.  智能視頻監控技術綜述[J]. 中國安防. 2009(10)
